25升提取浓缩桶+20升回收桶

【规      格】：25升提取浓缩桶+20升回收桶
【功      率】：12000瓦+12000瓦，可以单独加热
【加热  方式】：电热        【加热  介质】：蒸汽加热
【超声波功率】： 600瓦     【真  空  值】：-0.8MPa
【真空泵功率】：550瓦      【浓缩  速度】：60升/小时

![](/media/202410/2024-10-14_165403_832087.png)
![](/media/202410/2024-10-14_165436_830554.png)

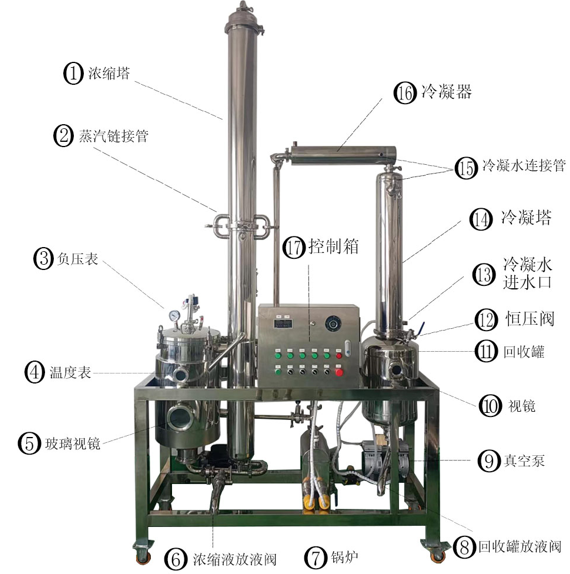

提取浓缩设备容积25升，回收设备容积20升，
整机规格长150厘米，宽50厘米，带冷凝系统总高320厘米。
总功率24kw，由2个12千瓦加热管组成。
其中浓缩塔蒸发面积为2.25平米，蒸发量60升/h。
冷凝塔蒸发面积1.35平米，冷凝用水0.35立方米/h

使用步骤
# 一，提取

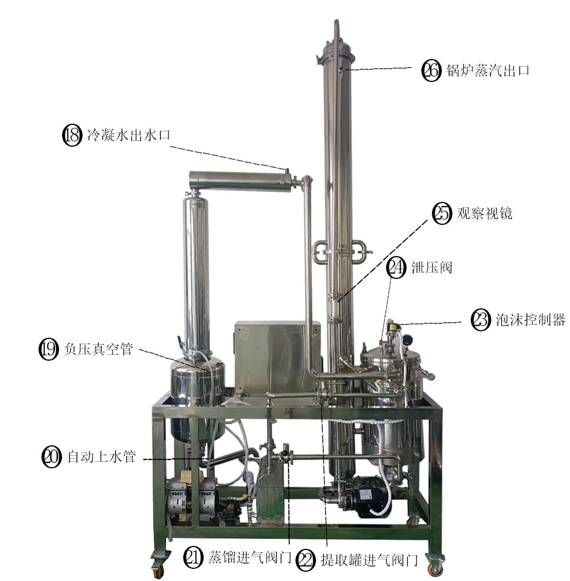

1，使用前，先准备一个纯净水桶，把自动上水泵进水水管20接入装满水的纯净水桶内。
连接好冷凝器冷凝水进水管13，冷凝水出水管18
2，打开电源开关，加热锅炉会自动上水。
上水停止后，将需要提取的原料装入无纺布药袋投入提取罐内13内，按比例加入水。
3，加水完成后，检查提取机后部蒸汽进气阀门，
提取时关闭蒸馏进气阀门21，打开提取罐进气阀门22。
设置好提取温度和提取时间，按下左侧第一个电源启动开关，同时打开加热开关，
此处共两个加热开关，每个开关12千瓦的加热功率，一般提取时只需打开一个开关即可，
浓缩时根据药液多少选择打开一个开关或是两个开关。
待锅炉温度上来后，盖好提取罐盖子，打开真空泵对提取罐进行抽真空负压提取。
同时打开冷凝水进水管对提取产生的蒸汽进行冷凝并回收。
提取时间达到后，会自动停止提取加热。
4，提取时如需进行超声波破壁提取，可在加水至底部超声波振子上部（即提取罐底部六边形上面，如果水位低于振子位置严禁开启超声波模式）开启。
控制箱右上部中间旋钮为超声波功率调节旋钮，往右转为功率增大调节，往左转为功率缩小调节。
最右边为超声波时间设置，单次超声波提取时间不得超过30分钟。
# 二，浓缩
1，提取过程中，
如需进行回流提取，可打开循环泵27。
药液会从提取罐底部抽取至浓缩塔顶部，再回流至提取罐内循环提取。
如需同时进行浓缩，可同时打开第二个加热开关，对药液进行低温沸腾浓缩。
2，循环泵对提取液进行循环的同时，提取液会被抽到上部浓缩管内进行预热，然后热蒸汽会进入冷凝塔冷凝，未冷凝的蒸汽会重新落入浓提取浓缩罐再一遍循环蒸发。
3，通过后观察玻璃试镜25观察浓缩液的浓缩状态，根据需要达到挂壁后即可停止浓缩处理，然后关闭循环泵和真空泵，打开回收罐上部平衡阀12通入空气，待内外压力平衡后打开放料阀6将浓缩液放出即可。
# 三，清洗
1，先关闭提取罐底部的放料阀6，往提取罐内加水.
然后打开循环泵将水抽至浓缩塔上部对浓缩塔内部进行清洗。
通过后部观察试镜观察没有杂质后即可结束清洗。
如果还有杂质，可以将水全部放出后，重新倒入干净水再次冲洗，直至内部没有杂质即可。
3，清洗完成后，关闭所有电源开关，
放出提取罐和浓缩罐内的水，以及回收桶内的水。
# 四，蒸馏
1，蒸馏时，先将原料放入提取罐提篮内，盖好盖子。同时打开加热开关，锅炉会自动上水，产生蒸汽对原料进行蒸馏。该蒸馏过程无需人工加水，亦无需中途开盖加水。可连续不间断蒸馏。
2，关闭后部提取罐蒸汽阀，打开蒸馏蒸汽阀门，蒸汽会从提取罐底部进入提取罐内部对原料进行穿透蒸馏，蒸馏产生的蒸汽会通过管道进入冷凝器进行冷凝，冷凝后的油水混合物进入回收罐，最后通过精油分离器进行分离。
注意事项：
本机器采用高温蒸汽对原料进行提取和浓缩，操作过程中请务必按照使用要求戴防烫手套操作。严禁徒手接触各个发热部件和管道，控制按钮和电线接触部位不得接触水分，以免产生触电危险，开盖取料和放料过程中请务必关闭锅炉加热电源，使用完成请及时关闭电源，并进行清洗处理。操作过程中，如若不小心烫伤请及时就医处理。
