空气能热泵工作原理图解

一、什么是热空气源热泵
空气源热泵也叫空气能热泵，简称空气能，属于热泵，而这里说的热泵，不是水泵，甚至不是泵，而是成套装置。
热泵根据换热源端不同，以水为媒介称为水源热泵，以土壤为媒介称为地源热泵，以空气为媒介称为空气源热泵，空气源热泵常见于市面上。
![](/media/202408/2024-08-15_083316_077648.png)

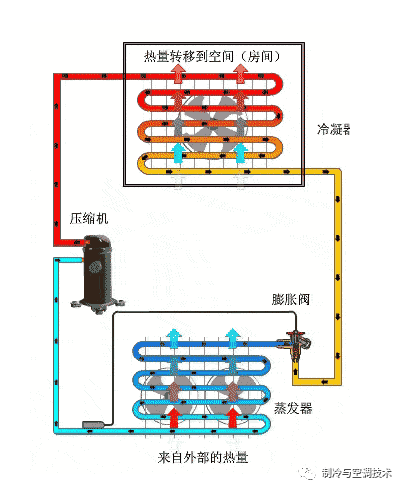

空气源热泵原理与空调原理差不多，或者说空气源热泵是空调里面分出来的一个分支，都采用==逆卡诺循环==。
夏季制冷

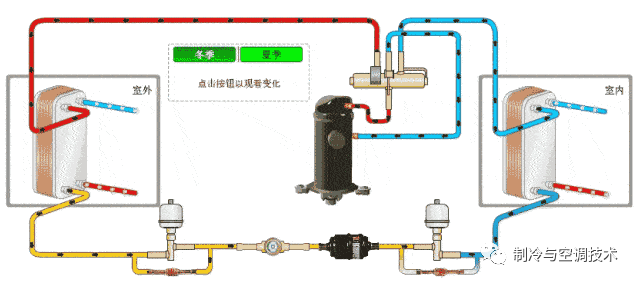

空气能热泵通过水循环系统来维持房间舒适温度，当风机盘管开启运行后，风机盘管将房间的热量吸收到水中，管道中升高到25℃-35℃的循环水带着吸收的热量回到热泵主机，由热泵主机的压缩机进行热量交换，把多余的热量释放掉或者用于生活水加热，此时管道中的循环水温可以降到7℃，再通过水泵推动循环把冷量带到风机盘管，此时风机盘管的出风温度只有12℃-15℃，通过与室内空气的换热，从而达到降温的目的。
![](/media/202408/2024-08-15_083303_407988.png)
冬季制热
空气能热泵从空气中吸收低品位的热量，通过压缩机的转化，形成高温热量，再通过换热器把升高的热量转移到水中，持续工作至水温达到供暖需求，最后由地暖（暖气片、风机盘管）把水中的热量散发到室内，从而完成冬季房间的升温。
![](/media/202408/2024-08-15_083252_214349.png)
二、空气源热泵特点
1、舒适度高
空气源热泵室内部分冷媒是水，水的惰性较高，水与空气进行高热量交换时，温度更加容易控制和调节，热交换过程中温差维5℃-7℃，出风更加柔和，不刺骨，不干燥，恒温性更高，舒适度自然更高。
2、使用成本
空气能热泵通过低电量吸收空气中的低温余热，使用空气中的热能，低温热泵在-25℃也能高效的运转，同时获取3倍以上的热能供室内使用，能效达比很高，相比电采暖可以节省75%的费用。

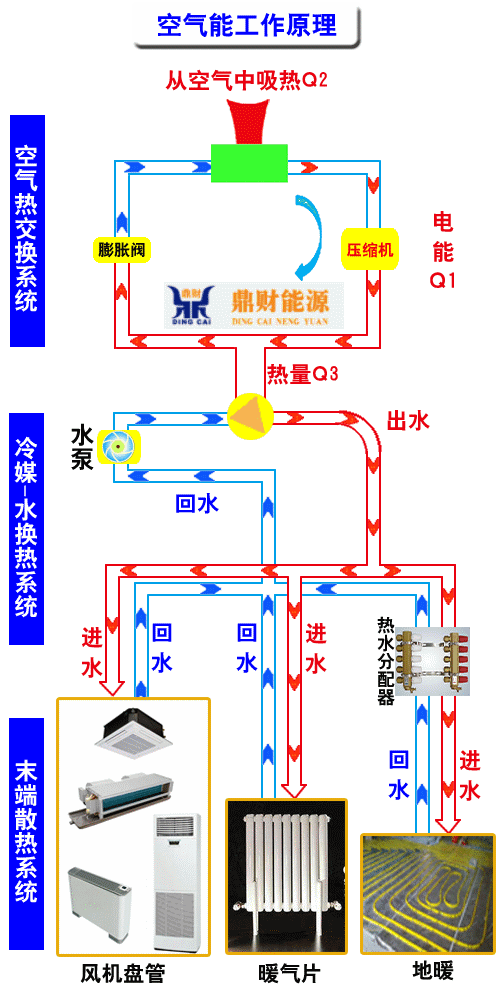

![](/media/202408/2024-08-15_083131_419284.png)
3、环保
空气能热泵采用电能驱动热泵主机压缩机做功，不用消耗其他能源，没有废气的排放。

缺点
那就是非常容易出现结霜的情况。
![](/media/202408/2024-08-15_083142_306601.png)

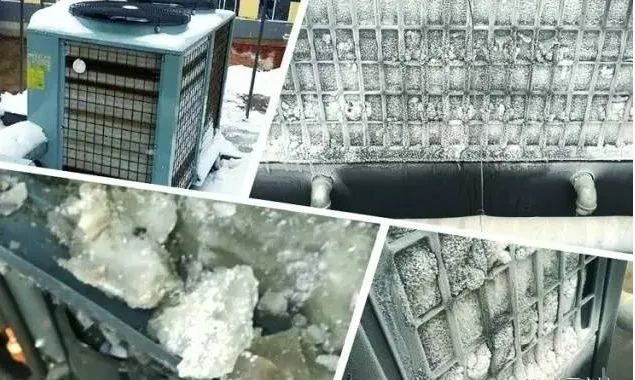

冬季很多地方会出现雨雪天气，尤其是北方地区，当室外环境温度低于0℃的时候，此时就达到了结霜的条件，因此空气能热泵主机的蒸发器翅片表面会挂上一层白色的霜层，潮湿的环境比干燥的环境结霜的程度更加严重。此时热泵主机会启动智能除霜程序，以最快的速度化霜，然后恢复室内的热量供应。

要是出现常时间结霜化霜不干净等问题，我们需要找出原因，下面的方法可以提供参考。

结霜症状|原因|解决

1.底部结冰

积水盘水流不畅，结冰蔓延到蒸发器

除冰、清理污物，出水口畅通。

2.蒸发器局部结冰

化霜传感器处无霜，化霜点不正确

手动强制除霜，动化霜传感器到结冰/结霜的地方

3.蒸发器结满霜/冰，不化霜

1.化霜传感器、环境温度传感器故障

手动强制除霜，阻值漂移，更换传感器

2.缺少氟或系统堵

按标准加氟、焊下来排堵。

3.化霜、四通换向阀不换向；旁通化霜的系统电磁阀不动作

1.阀件是否得电

2.阀件是否正常动作

4.化霜不干净，不彻底

1.退出化霜盘管温度设置过低，导致霜还没化干净，就退出化霜。

2.化霜盘管探头放置位置不合适，不是放置在结霜最严重地方。

1.调整化霜参数，将退出化霜温度调高，观察能够彻底化霜为准。

2.调整化霜探头位置，放置在结霜最严重地方。

5.短时间频繁结霜

1.翅片换热器脏堵或有异物阻挡。

1.清洗换热器或清除异物。

2.风机电机损坏或风机风量配置过小

2.维修更换电机或更换更大风量风机。

3.冷媒充注量偏小。

3.添加冷媒到合适压力。

4.节流膨胀阀开口过小。

4.调大膨胀阀开口。

5.翅片换热器面积配置过小。

5.要求厂家更换翅片换热器，加大面积。

6.结霜很严重，翅片全部结满厚厚霜层

1.进入化霜盘管温度设置过低，或者除霜时间间隔设置过长，导致不能及时进入化霜动作。

2.化霜盘管探头放置位置不合适，不是放置在结霜最严重地方。

1.调整化霜参数，将进入化霜温度调高，间隔时间缩短，观察能够及时进入化霜动作为准。

2.调整化霜探头位置，放置在结霜最严重地方。

7.结霜不均匀，局部结厚霜，局部不结霜

1.冷媒分流不均匀，部分管路流量大，部分管路流量小。

2.结构设计不合理，比如翅片换热器上下高度过高，导致上下迎面风速相差过大。

1.要求厂家对冷媒分配器结构进行调整，使流量与蒸发能力相匹配。

2.要求厂家对换热器高度不能做太高，或者加大风机风量。

8.化霜过程出现低压保护

1.化霜过程低压检测未做延时或延时时间过短。

2.节流膨胀阀反向时堵塞或者开口过小。

1.化霜过程低压保护需要做延时处理或延长延时时间。

2.更换膨胀阀或调大膨胀阀开口。

9.化霜过程出现高压保护

退出化霜盘管温度设置过高，导致高压保护仍没有退出化霜。

调整化霜参数，将退出化霜温度调低，观察能够彻底化霜为准。

10.翅片没有结霜也有化霜动作

进入化霜盘管温度（或温差）设置过高，导致误动作。

调整化霜参数，将进入化霜温度（或温差）调大，观察翅片结霜到合适程度在化霜为准。
