曲线图汇总

# （一）需求曲线
反映需求和价格的对应关系（需求曲线是向右下方倾斜的曲线），需求的变化情形有两种：

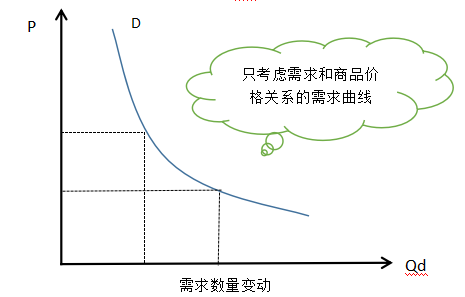

①产品价格因素的影响—需求数量变动：假定其他因素不变，只考虑需求和价格的关系，需求量的变化是沿着既定的需求曲线进行的（简记：线不动，点动），如图所示。P为商品价格，Qd为需求量，D为需求曲线。

![](/media/202406/2024-06-21_081310_148173.png)

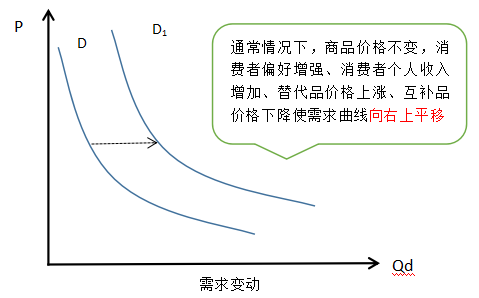

②非价格因素的影响—需求变动：由于消费者收入和消费者偏好等因素的变化引起需求的相应变化，这种变化表现为需求曲线的位移（简记：线动）。如图所示。

![](/media/202406/2024-06-21_081317_882415.png)
【Tips】注意是什么因素导致需求曲线位移，向右上平移还是向左下平移。
【Tips】由于某种商品的市场需求就是所有消费者个人对该种商品需求之和。因此，市场需求曲线也就是所有个别消费者需求曲线水平加总。
# （二）供给曲线
描述供给量和价格关系的曲线（供给曲线是向右上方倾斜的曲线）。供给的两种变化情况如下：

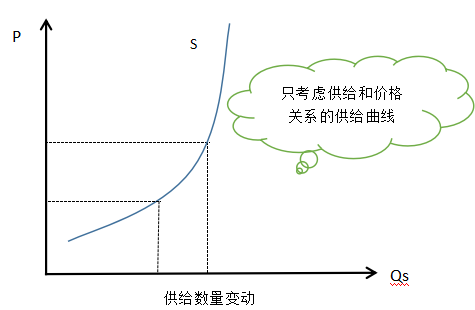

①产品价格因素的影响—供给数量变动：假定其他因素不变，只考虑供给和价格的关系，供给量的变化是沿着既定的供给曲线进行的（简记：线不动，点动）。如下图，P代表商品价格，Qs代表供给量，S代表供给曲线。
![](/media/202406/2024-06-21_081330_531011.png)

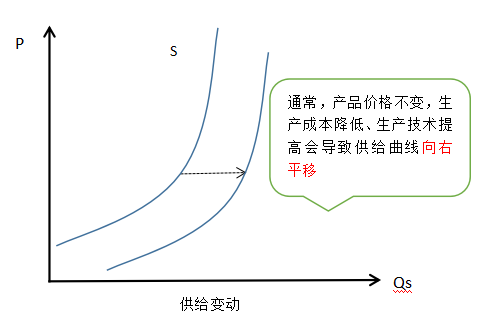

②非价格因素的影响—供给变动：由于价格以外的其他因素如成本变动引起供给的相应变动，这种变动表现为供给曲线的位移（简记：线移动）。
# （三）边际产量线
![](/media/202406/2024-06-21_081417_504484.png)
边际产量递减规律也称为边际报酬递减规律，是指在技术水平和其他投入保持不变条件下，连续追加一种生产要素的投入量，总是存在着一个临界点（L1），在这一点之前，边际产量递增，超过这一点，边际产量将出现递减的趋势，直到出现负值。
【提示1】
（1）劳动投入小于L1时，企业一般处于资本过剩而劳动不足的状态，机器设备的作用不能充分发挥，这时增加劳动投入，可以实现劳动分工与协作的效率，劳动的边际产量递增。
（2）劳动的分工与协作的效率是有限度的。当劳动投入增加到L1时，人均资本数量达到最优状态，劳动的边际产量达到最大。
（3）劳动投入大于L1时，会出现劳动相对过剩而资本不足的情况，劳动的边际产量开始递减。
【提示2】边际产量是解释产量变化的一个非常重要的概念，如果确定边际产量的图形，就可以得到总产量和平均产量的图形。

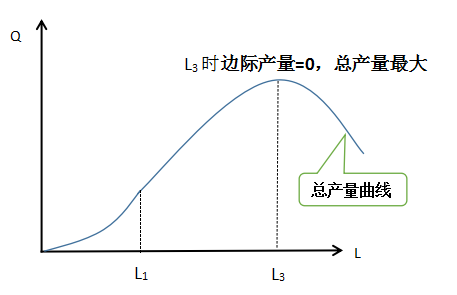

# （四）总产量线
![](/media/202406/2024-06-21_090446_003240.png)
劳动投入达到L1前，总产量以递增的速度增加，总产量曲线向上倾斜，凸向L轴。劳动投入在L1，L3之间时，劳动的边际产量递减，但为正数，总产量是以递减的速度增加，总产量曲线向上倾斜，即凹向L轴。当劳动投入量为L3，劳动的边际产量为0，总产量达到最大值。继续增加劳动投入，劳动的边际产量为负值，总产量递减。
#（五）平均产量线

![](/media/202406/2024-06-21_090456_764706.png)

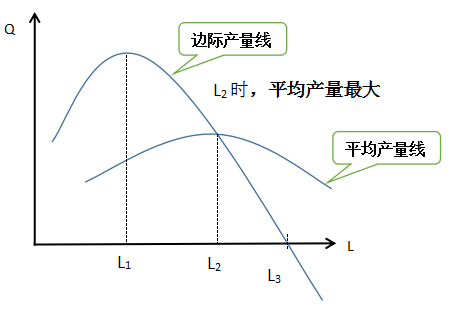

劳动投入在L1之前，边际产量曲线在平均产量曲线的上方，平均产量是递增的。在L1后，边际产量开始递减，但边际产量会大于平均产量，平均产量仍是递增的。边际产量曲线与平均产量曲线相交于L2，此时边际产量等于平均产量。在L2后，平均产量递减，L2是平均产量的最大值。只要边际产量大于平均产量，平均产量就是递增的。

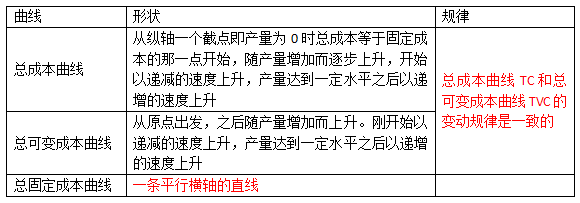

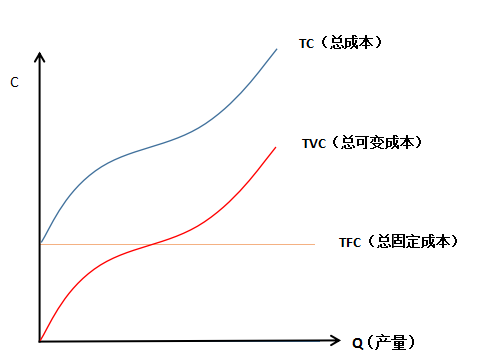

# （六）、（七）、（八）总成本TC、总固定成本TFC和总可变成本TVC曲线
![](/media/202406/2024-06-21_090507_523794.png)
![](/media/202406/2024-06-21_090517_303593.png)

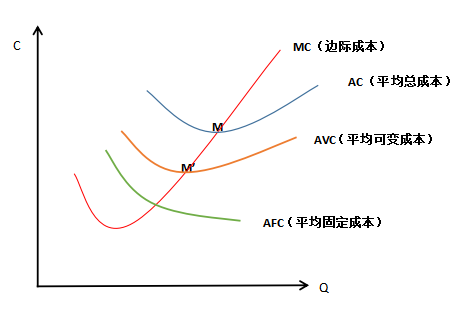

# （七）平均总成本AC、平均固定成本AFC、平均可变成本AVC、边际成本MC曲线
![](/media/202406/2024-06-21_090528_325647.png)

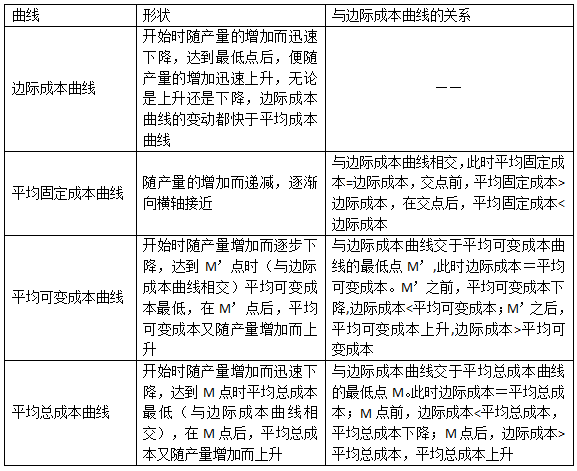

平均总成本AC、平均可变成本AVC、边际成本MC曲线都是先下降后上升的曲线。边际成本曲线最早达到最低点，其次是平均可变成本曲线，总成本曲线的最低点出现的最慢，且高于边际成本曲线及平均可变成本曲线的最低点。
![](/media/202406/2024-06-21_090536_852178.png)
# （八）行业的供求曲线及企业的需求曲线
![](/media/202406/2024-06-21_090545_760373.png)

![](/media/202406/2024-06-21_090553_365218.png)

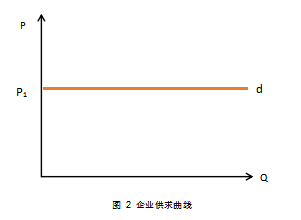

P1是整个市场供求相等时的均衡价格，D为行业需求曲线，S为行业供给曲线，d为完全竞争企业需求曲线。
【提示1】在完全竞争市场上，价格就是由整个行业的供给和需求曲线决定的，整个行业的需求曲线是一条向右下方倾斜的曲线，供给曲线是一条向右上方倾斜的曲线，两条曲线交点的价格就是整个行业的均衡价格。
【提示2】在完全竞争市场中个别企业无法决定市场价格，只能按照既定的价格，也就是整个行业供给和需求确定的价格出售产品。因此，个别企业的需求曲线是一条平行于横轴的水平线。

# （九）完全竞争企业的收益曲线

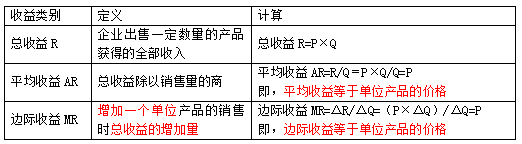

收益是企业出售产品的收入。
![](/media/202406/2024-06-21_090619_785567.png)
【比如】产品单价10万元，销售量1台时，总收益R＝10万元
销售量2台时，总收益R=20万元，平均收益AR=10/1=20/2=10万元，边际收益MR=（20-10）/（2-1）=10万元

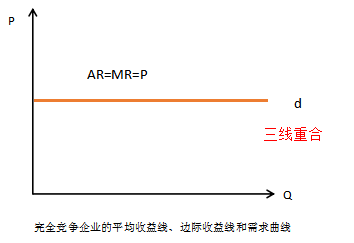

【结论】在完全竞争市场上，边际收益＝平均收益＝单价，单个企业的平均收益线AR、边际收益线MR、需求曲线是同一条线（即三线重合）。如下图所示：
![](/media/202406/2024-06-21_090626_954938.png)
# （十）完全垄断企业的收益曲线
在完全垄断市场上，企业的平均收益AR＝单位产品的价格P
企业的边际收益MR＜平均收益AR
【结论】完全垄断企业平均收益曲线与需求曲线是重合的；但是由于单位产品价格随着销售量的增加而下降，因此边际收益小于平均收益，所以边际收益曲线位于平均收益曲线的下方，而且比平均收益曲线陡峭。如下图所示：
![](/media/202406/2024-06-21_090649_990227.png)
# （十一）完全竞争生产者的要素供给曲线及要素需求曲线

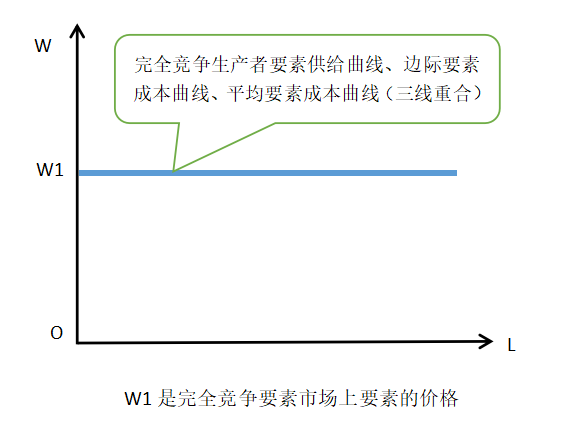

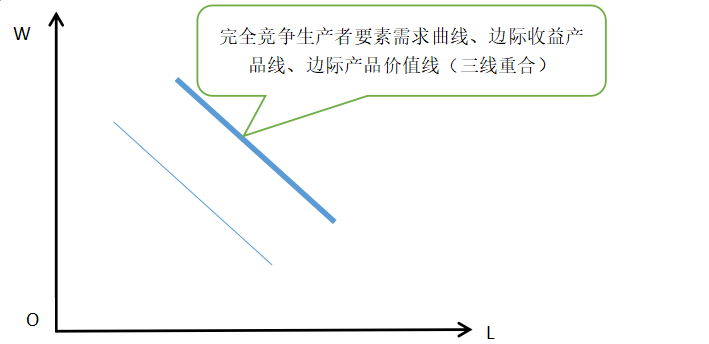

完全竞争要素市场是指要素市场上的参与者是完全竞争的，要素的供求行为都是完全竞争的，要素的需求者，即生产者在产品市场上也是完全竞争者，不存在垄断行为。完全竞争生产者的要素供给曲线和要素需求曲线如下图所示。
![](/media/202406/2024-06-21_090717_815609.png)
![](/media/202406/2024-06-21_090723_946078.png)
【提示1】在完全竞争的要素市场上，由于要素的价格是常数，所以边际要素成本=平均要素成本=要素的价格，因此生产者的要素供给曲线与边际要素成本曲线、平均要素成本曲线重合。
【提示2】完全竞争的要素市场上，边际收益产品=边际产品价值=产品价格×边际产量。因此，边际收益产品线与边际产品价值线重合。
另外，生产者使用生产要素的原则是边际收益产品=边际要素成本，对于完全竞争生产者而言，在每一给定的市场要素价格下，为实现利润最大化必须满足边际收益产品=边际要素成本，即：

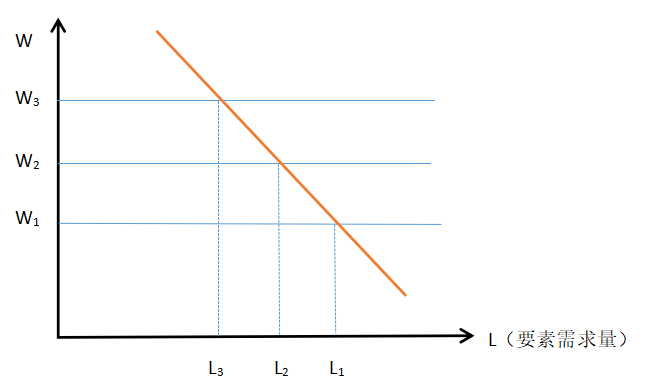

生产者是沿着边际收益产品曲线确定要素使用量的，所以边际收益产品曲线也是完全竞争厂商的要素需求曲线。如下图：
![](/media/202406/2024-06-21_090733_851031.png)
【提示】各水平线是不同价格下的边际要素成本线。

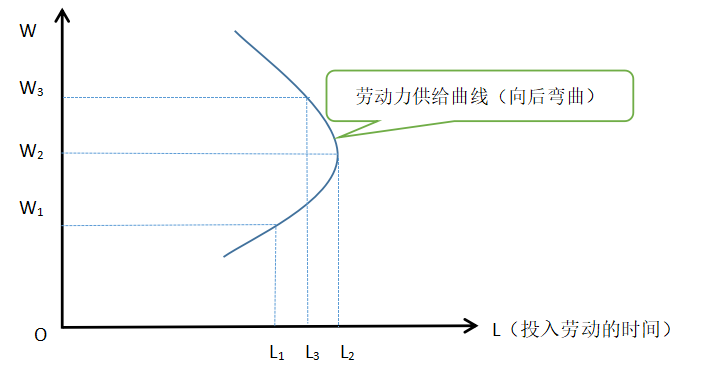

# （十二）劳动的供给曲线
![](/media/202406/2024-06-21_090746_160991.png)

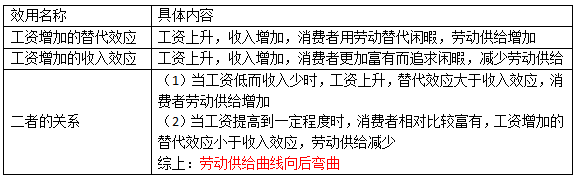

劳动供给曲线向后弯曲可用工资增加的替代效应和收入效应来解释。
![](/media/202406/2024-06-21_090754_818257.png)
# （十三）土地与资本供给曲线

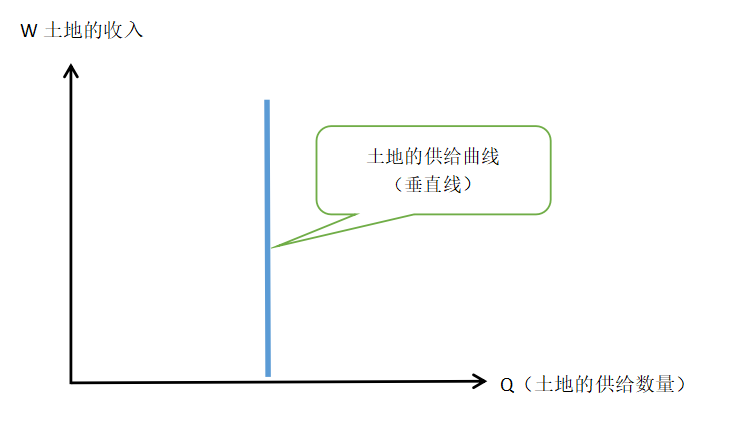

1.土地的供给曲线是一条垂直线（因为土地的数量一般不变）
![](/media/202406/2024-06-21_090808_251687.png)

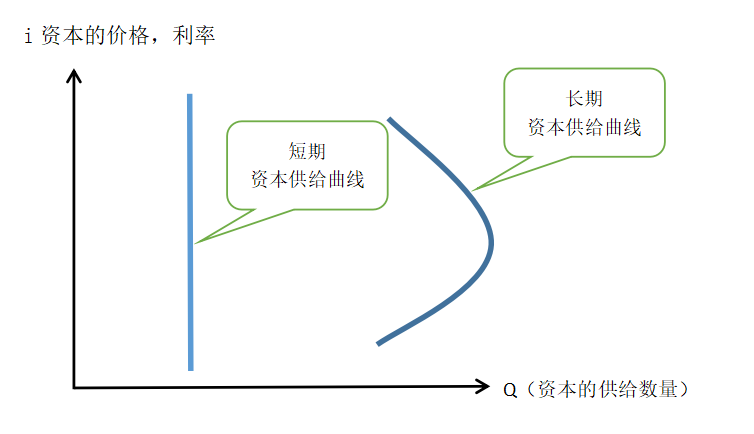

2.资本的供给曲线在短期内是垂直线，长期来看是一条后弯曲线。
![](/media/202406/2024-06-21_090816_186410.png)
# （十四）总供求模型
（一）长期来看，影响价格总水平的是总需求 （因为长期总供给曲线是垂直线）

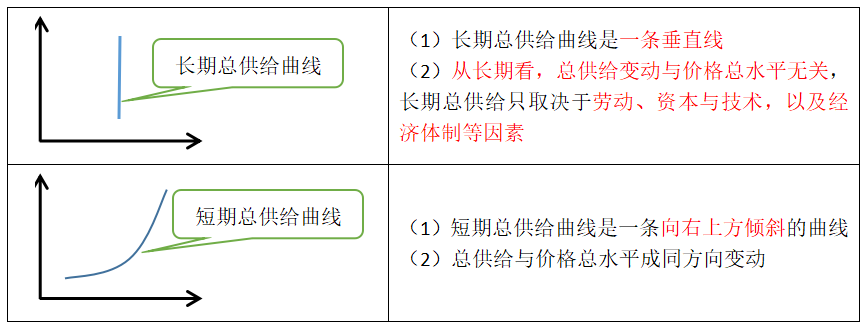

（二）短期来看，总需求和总供给共同影响价格总水平，如下图：
![](/media/202406/2024-06-21_090828_596386.png)
若假定在短期内总供给曲线不变，由于总需求的增长使总需求曲线向右平行移动，则会导致价格总水平上涨，这就是需求拉动型通货膨胀的基本模型，如下图：
![](/media/202406/2024-06-21_090838_071156.png)
# （十五）菲利普斯曲线
菲利普斯是一条描述通货膨胀与失业或经济增长之间相互关系的曲线。
菲利普斯曲线最初反映失业率与货币工资率之间变化关系，失业率越低，工资增长率高。
后来菲利普斯曲线表示通货膨胀率和失业率之间的替代关系。当失业率降低时，通货膨胀率就会趋于上升，当失业率上升时，通货膨胀率就会趋于下降。政府进行决策时可以用高通货膨胀率来换取低失业率，或者用高失业率换取低通货膨胀率。

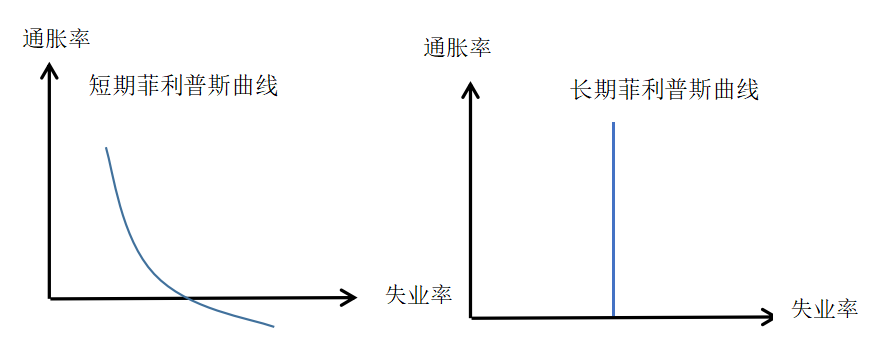

美国经济学家弗里德曼认为，由于通货膨胀预期的存在和变动，通货膨胀和失业替代关系只是在短期内才是可能的，而在长期内则是不存在的。从长期看，菲利普斯曲线是一条和横轴垂直的直线。
![](/media/202406/2024-06-21_090851_043774.png)

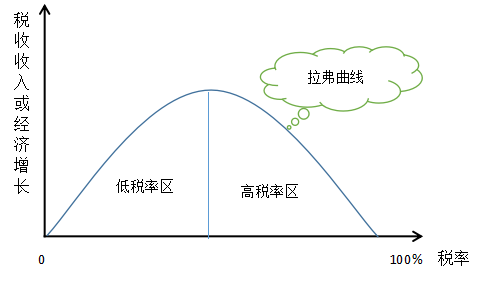

# （十六）拉弗曲线与征税的限度
![](/media/202406/2024-06-21_081235_678573.png)
拉弗曲线是对税率与税收收入或经济增长之间关系的形象描述，因其提出者为美国经济学家阿瑟·拉弗而得名。这一观点来自供应学派，产生于20世纪70年代，是对之前长期盛行的凯恩斯主义需求管理失效的一种回应。需求管理理论主张解决“滞胀”问题应该着眼于供给方面，主要是改善劳动及资本供给的数量和质量。
【提示1】低税率区，税收收入将随税率的增加而增加，但税收会对纳税人投资和工作的积极性产生影响，继续提高边际税率超过一定的限度，将对劳动供给和投资产生负刺激，进而抑制经济增长，使税基减小，税收收入下降。
【提示2】该曲线的基本含义是：保持适度的宏观税负水平是促进经济增长的一个重要条件。拉弗曲线提示各国政府：征税有“禁区”，要注意涵养税源。
