CIP站配置

在食品卫生领域、在产品生产前必须要对生产系统进行消毒、杀灭致病菌等污染物。在生产结束后要对生产设备进行及时的清洗来确保下一次生产的连续。
CIP加热机组提供对清洗液(浓酸、浓碱)的稀释和加热、使清洗工序快捷高效运行。
全自动的配置更使得清洗自动按程序运行、并可实现配方管理。
小型CIP加热机组常规的配备:
三个方罐一条路径的清洗能力、也可以组合多罐多路径的清洗能力。
超过3t的大型的CIP加热机组一般采用圆罐来装备。
基本型号:
CIP1-2QJ/CIP1-3QJ
单路、2m³方罐体、3个罐组合
超过3m³罐一般采用简体回馐
外形尺寸:
4000x1300X2150(1m³)
4500x1700x2150(2m³)

CIP系列原位清洗系统主要用来满足食品、饮料、乳品、啤酒、医药等领域的卫生要求。
CIP系列原位清洗系统有多种配置来满足不同能力、不同的化学品、不同的自动化水平的清洗需求，包括以下三种类型：
1、 MiniCIP系统
2、 MediCIP系统
3、ComplexCIP系统

MiniCIP系统是单罐式单回路手动操作的小CIP系统，带有一个管式换热器并且安装成一个单元，在工厂内部即已经完成组装并检验，到现场具备“即插即用”的条件。该清洗对象具有多种清洗能力。

MediCIP系统是多罐式单回路或两回路的中等规模的CIP系统。含有两个或多个罐子（水、碱、酸或回收水）。该配置可以减少相关的化学品的消耗。
MediCIP系统一般为半自动化或全自动化系统。

ComplexCIP系统是多罐式多回路的大规模的复杂的CIP系统。
包含有多个罐子（水、碱、酸、回收水、杀菌水）并能提供多至8回路的CIP清洗系统。
配有HHFAutoCIP全自动化的CIP控制系统。能控制相关的CIP清洗参数与配方，可根据用户要求定制。

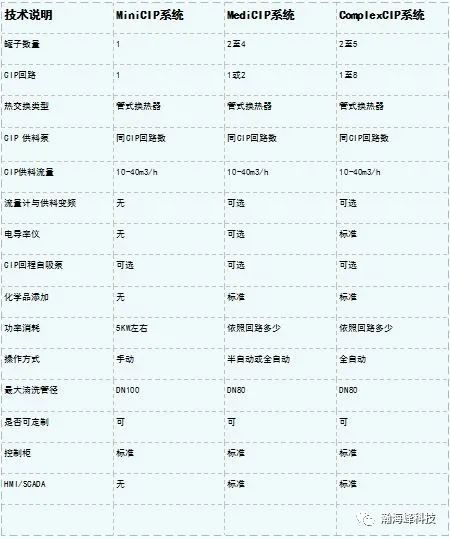

![](/media/202407/2024-07-30_095921_924868.png)
多种配置：
1-8个清洗回路
回收水罐
热水杀菌罐
化学品暂存与添加系统
“即插即用”的单元式系统
手动、半自动与全自动多种模式
HMI/SCADA多种人机界面
AutoCIP全自动CIP控制系统
可根据用户要求定制
远程服务支持

CIP清洗装置/CIP工作站
产品应用于啤酒、乳制品、饮料、日化、生物制药工业领域
混合、分散、乳化、均质、输送、配料…

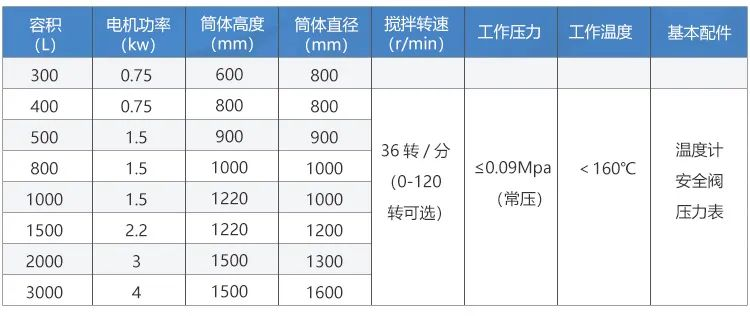

技术参数
PRODUCT PARAMETERS
![](/media/202407/2024-07-30_100308_847603.png)
图片技术文件支持：随机提供设备图纸（CAD）、安装图、产品质量合格证、安装与使用说明书等。

产品结构
PRODUCT STRUCTURE
CIP清洗是一套独立的工艺模块，通常工作模式为被动模式；
根据客户的清洗工艺，我们可提供固定或移动型式，单罐、双罐或多罐结构，同时可选择配置加热、添加酸、碱性清洗剂清洗等功能；
CIP清洗过程采用全自动化方式清洗，通过人机界面、图形显示，客户可灵活调整配方来满足不同生产工艺的需求，可自动调节清洗时间、压力、流量、温度等各种相关工艺参数，可进行不同洗涤剂浓度的自动配制和CIP清洗效果的自动检测，同时所有操作均可记录在案，便于系统的认证。
CIP清洗系统概述：
CIP清洗系统（Cleaning In Place）是一种理想的设备及管道清洗方法，特别是在食品加工企业，如乳制品企业中应用广泛。该系统能在无需拆开或移动装置的情况下，对设备装置（如罐体、管道、泵等）进行就地清洗。
CIP清洗系统工作原理：
CIP清洗系统通过特定的程序和泵送系统，将水和清洗液输送到设备内部进行自动清洗。清洗过程通常在密闭的生产设备、缸罐容器和管道中运行，从而大大减少了二次污染机会。

CIP清洗设备主要特点：
1、稳定且高效：采用人机界面图象显示，可自动切换各工艺参数，如清洗时间、PH、温度等，且操作方式可选择手动或自动。
2、结构紧凑：经济运行成本低，占地面积小，安装和维护方便。
3、自动化程度高：能够自动检测、加液、排放、显示与调整清洗液，操作简单，清洗效果好。
4、适应性强：可根据生产需要分为一路至四路，既能分区同时清洗同一个或二个以上区域，也能在生产过程中边生产边清洗。

CIP清洗设备工艺流程：
1、准备阶段：准备清洗剂和设备，清洗剂通常是一种含有清洁剂和消毒剂的溶液。
2、前冲阶段：去除生产过程中的残留物。
3、循环阶段：启动循环过程以确保设备的彻底清洗。
4、后冲阶段：确保设备内的清洗剂被彻底清除。
5、检查阶段：对设备进行检查以确保其没有残留物。
6、残液处理：清洗过程中产生的废液需要进行处理。
7、记录和维护：记录每个步骤的参数和结果，有助于跟踪设备的清洗历史，发现问题并进行维护。

CIP清洗设备组成部分：
CIP系统通常包括CIP调配罐（如CIP碱罐、CIP酸罐、热水罐以及回收罐）、热水罐、离心泵、管道、阀门和管件以及CIP控制柜等。
CIP清洗设备应用范围：
CIP清洗系统不仅应用于食品加工企业，还广泛应用于啤酒生产等多个行业。其高效的清洁能力对于确保产品质量与卫生标准至关重要。
CIP清洗设备注意事项：
由于CIP清洗系统涉及复杂的设备和工艺，使用时需遵循操作规范，确保人员安全，并避免对设备造成损害。同时，需结合企业实际需求和生产环境，选择适合的清洗设备和方案，建议与我们清洗专业工程师详细沟通。

产品展示
PRODUCT DISPLAY
